繼電器是一種電子操控器材，一般運用于自動操控電路中。實踐上它是用較小的電流去操控較大電流的一種“ 自動開關 ”。

因而，在電路中起著自動調理、安全維護、轉化電路等作用。電磁繼電器主要由線圈、鐵片、復位彈簧、可動觸點及固定觸點等組成。常見電磁繼電器結構見下圖。

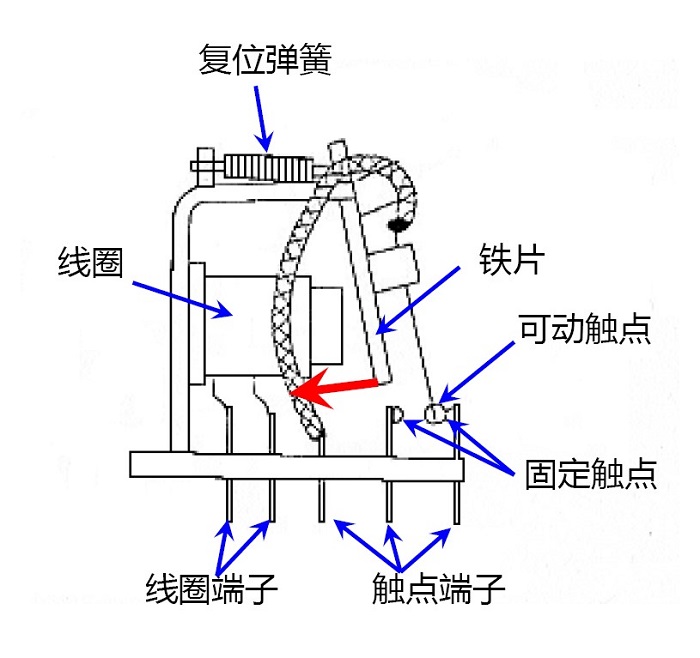

電磁繼電器根本結構

電磁繼電器運用電磁感應原理進行作業：

● 當線圈通電后，線圈中心的鐵芯被磁化發作磁力與如圖所示鐵片吸合，鐵片經過杠桿作用推進銜接的可動觸點動作，此刻常開觸點吸合，常閉觸點翻開；

● 當堵截線圈電流后，鐵芯馬上失掉磁性，被緊縮的繃簧復位發作作用力使得鐵片回復到本來的方位，此刻常開觸點翻開，常閉觸點吸合。

繼電器失效形式剖析及對策

在一些特別運用場合，本應該正常作業的繼電器因為種種特別原因作業反常，形成的丟失往往不可估量。所以在運用繼電器時咱們應該清楚的知道導致繼電器失效的詳細原因，然后采納相應的處理辦法最大程度地避免繼電器的失效，這可能會對維護人身、產業安全有著重大意義。

而關于繼電器來說，導致其作業反常的失效原因有多達二十種之多，因為詳細運用環境及作業場合的不同繼電器的失效原因也不盡相同。本文僅羅列下述幾種常見的繼電器失效原因及處理對策以供咱們參閱。

1-1 觸點動作反常

對應處理辦法：

2. 留意開閉浪涌電流超越額定電流的負載；

3. 留意繼電器的高頻率切換運用。

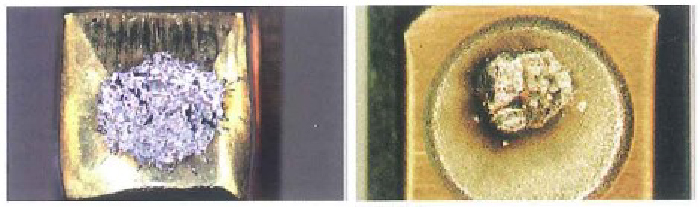

發作觸點焊接的毛病觸點

對應處理辦法：

2. 觸點部分并聯二極管吸收反電動勢。

c.  碳化物導致觸點毛病：簡單在觸點銜接電磁負載（電磁閥、觸摸器和閥門）時發作，在繼電器觸點長時刻開閉后，觸電開閉的浪涌引起周圍有機氣體的分化和塵埃的碳化，并附著在觸點上，繼而導致觸點觸摸不良。

1. 理性負載的反電動勢大于電阻性負載，因而更易發作碳化。

左圖：在AC電源電路中，負載阻抗小于RC阻抗時可運用。C：0.1~1Uf；R：與負載持平的電阻值。

右圖：在AC、DC電源電路中均可運用。C：0.1~1Uf；R：與負載持平的電阻值。

b.  二極管方法

DC電源專用。請運用下列額定值的二極管。逆向耐受電壓：負載電路的電源電壓*10，正向電流：大于負載電流。

c. 壓敏電阻方法

AC、DC電源電路中均可運用。為得到最佳作用，在運用24V~48V電源電壓時，在負載端銜接壓敏電阻；在100V~200V的電源電壓時，在觸點間銜接壓敏電阻。

注：請勿運用以下觸電維護電路。

該維護電路在斷開觸點時消弧十分有用。但因為觸點斷開時電容器（C）會蓄電，在接通觸點時，電容器流出短路電流，因而，觸點簡單呈現熔接。

該維護電路在斷開觸點時抵消弧十分有用。但觸點閉合時，積蓄的電流流向電容器時觸點簡單呈現熔接。

在實踐的運用中，簡直一切的繼電器失效均是因為繼電器的頻頻開閉導致其到達壽數，或是帶動大功率理性負載然后發作觸點焊接或碳化。即便有些現已加裝了如二極管等的浪涌維護裝置，但仍然不能徹底根絕失效的發作。
